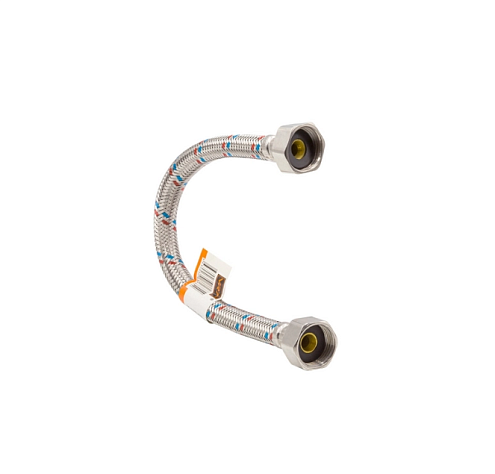

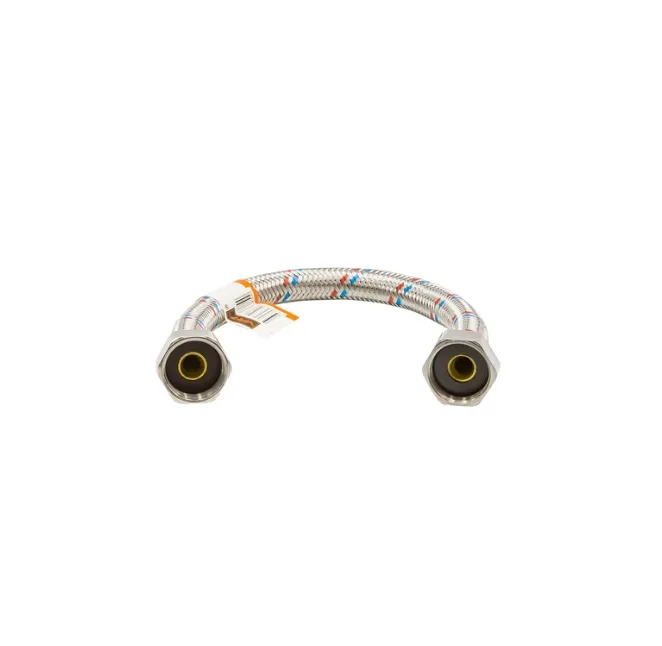

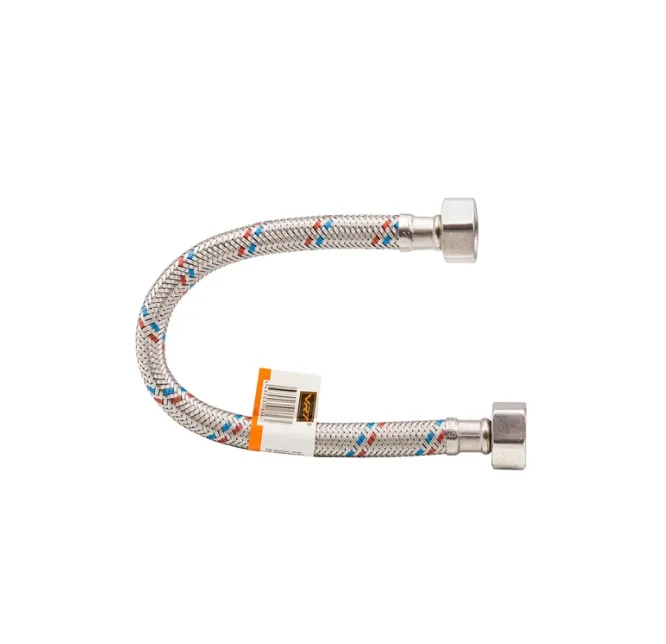

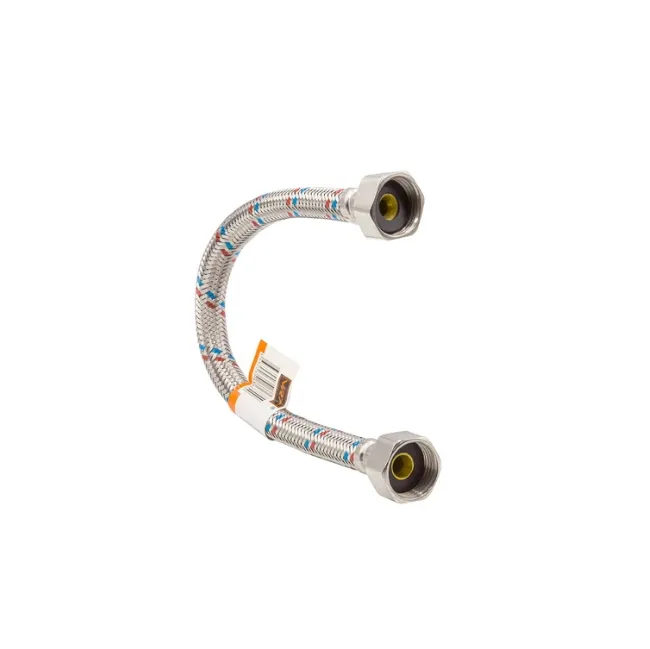

Подводка для воды 0.3 вн/вн

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ПОДВОДКА ДЛЯ ВОДЫ VRT

Производитель:
«YUHUAN KELE HOSE INDUSTRY CO., LTD» , TAISHAN INDUSTRIAL ZONE, QINGGANG TOWN, YUHUAN COUNTY, ZHEJIANG, CHINA, 317606
Назначение: Подводка для воды VRT предназначена для присоединения сантехнических приборов к трубопроводам холодного и горячего водоснабжения.
Технические характеристики:
Параметры Вид подводки
Подводка вн/вн
Подводка вн/нар Подводка для смесителей (пара)
М10х18 М10х35
Диапазон температур рабочей среды: +1oС… 95oС
Диапазон температур окружающей среды: +1oС… 60oС
Диаметр и вид резьбового присоединения: ½'' вн ½'' вн ½'' вн ½'' нар ½'' вн М10х18 ½'' вн М10х35
Рабочее давление 10 бар
Максимальное рабочее давление 20 бар
Внутренний/наружний диаметр EPDM-рукава 8,5 мм / 12,5 мм (±0,5 мм)
Максимальный момент затяжки 2 Нм 2 Нм 0,5Нм 2 Нм 0,5Нм
Минимальный радиус загиба 50 мм
Диапазон температур окружающей среды: -20оС…+60оС -20оС…+60оС -20оС…+60оС
Рабочие среды: Вода, растворы гликолей до 40%

Комплектация:
1 – Гайка накидная (нержавеющая сталь), D1 – ½ ''
2 – Ниппель накидной гайки (латунь)
3 – Прокладка (EPDM)
4 – Гильза (нержавеющая сталь)
5 – Штуцер (латунь), D1 – ½ ''
6 – Прокладка (EPDM)
7 – Рукав резиновый (EPDM)
8 – Концевик для смесителя короткий (латунь), D2 – М10х18
9 – Концевик для смесителя длинный (латунь), D2 – М10х35

Габаритные размеры и диаметры присоединения
Варианты длин подводки вн/вн и вн/нар (L), см: 0.3, 0.4, 0.5, 0.6, 0.8, 1.0, 1.2, 1.5, 1.8, 2.0, 2.5, 3.0, 3.5, 4.0
Варианты длин подводка для смесителей (L), см: 0.3, 0.4, 0.5, 0.6, 0.8, 1.0, 1.2, 1.5

Монтаж подводки.
Визуально провести осмотр целостности подводки.
Монтаж производить с рекомендуемым моментом затяжки, не перекручивая подводку и соблюдая минимальный радиус загиба.
Не допускать растяжений подводки.
Монтаж подводки для смесителей производить вручную.
В течение 1 часа с момента монтажа необходимо несколько раз проверить качество соединений. При необходимости подтянуть.
Каждые 6 месяцев рекомендуется производить осмотр соединения, с дополнительной протяжкой (при необходимости).
Не допускать монтаж подводки в помещениях с температурой вне указанного температурного диапазона.

Приёмка и испытания
Подводка для воды, указанная в паспорте, изготовлена, прошла испытания и принята в соответствии с действующей технической документацией изготовителя.
Сертификация
Подводка для воды, указанная в паспорте, сертифицирована и имеет сертификат соответствия № РОСС СТ.АГ99.В00632.
Условия хранения и транспортирования:
Подводка для воды должна храниться в упаковке завода-изготовителя по условиям хранения 3 ГОСТ 15150-69. Температура хранения не ниже –5°С и не выше + 50°С.
Утилизация
Утилизация изделия производится в порядке, установленном Законами РФ от 22 августа 2004 года №122-ФЗ «ОБ ОХРАНЕ АТМОСФЕРНОГО ВОЗДУХА», от 10 января 2003 года «15-ФЗ «ОБ ОТХОДАХ ПРОИЗВОДСТВА И ПОТРЕБЛЕНИЯ», а также другими российскими и региональными нормами, актами, правилами, распоряжениями и пр., принятыми во исполнение указанных законов.
Гарантийные обязательства
Гарантийный срок составляет 60 месяцев от даты продажи. В течение этого срока изготовитель гарантирует соответствие изделий требованиям безопасности при соблюдении потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.
Гарантия распространяется на все дефекты, возникшие по вине изготовителя.
Гарантия не распространяется на дефекты, возникшие в случаях:
- нарушения паспортных режимов хранения, монтажа, эксплуатации и обслуживания изделия;
- ненадлежащей транспортировки и погрузочно-разгрузочных работ;
- наличия следов воздействия веществ агрессивных к материалам изделия;
- наличия следов механического разрушения;
- наличия повреждений, вызванных пожаром, стихией или иными форс-мажорными обстоятельствами;
- повреждений, вызванных неправильными действиями потребителя;
- наличия следов постороннего вмешательства в конструкцию изделия.
